折疊屏的OCA膠膜有哪些潛力？

以下文章來源于膠我選?，作者王凱 李澤明

?

顯示屏應該算人類對于未來科學幻想的最佳載體了吧。遙想1968年，當代科幻電影的開山鼻祖《2001太空漫游》橫空出世，那時人類的科學水平連月球還都上不去，因此劇中各種開腦洞的“黑科技”著實讓人們看得目瞪口呆。
?
在眾多未來“黑科技”中，就有一臺出現在飛船餐桌上的超薄“電視”。當然，50年后的今天我們都知道這個被幻想出來的高科技產品其實叫“iPad”。


?
再后來劉慈欣在08年出版的《三體2》中寫道，羅輯冬眠185年后醒過來，發現人們穿的衣服竟然是用布料一樣柔軟的顯示屏做成的！
?
只不過這次誰都沒想到，科幻小說中提到的柔性折疊屏技術，2019年就出現在了LV的手提包上。



《三體》中的柔性顯示屏已經出現在現實生活中
?
更在萬眾矚目中出現在了折疊屏手機上！


《三體》中的柔性顯示屏已經出現在現實生活中
?
唯一的遺憾是，這項充滿未來感的技術貌似還處在缺點和優點一樣明顯的beta版本階段。比如去年三星的第一款折疊屏手機，剛上市就大面積爆發設計缺陷問題。急急忙忙召回打補丁又急急忙忙二次上市，可以說完全沒有了大廠做事情一板一眼的風范。

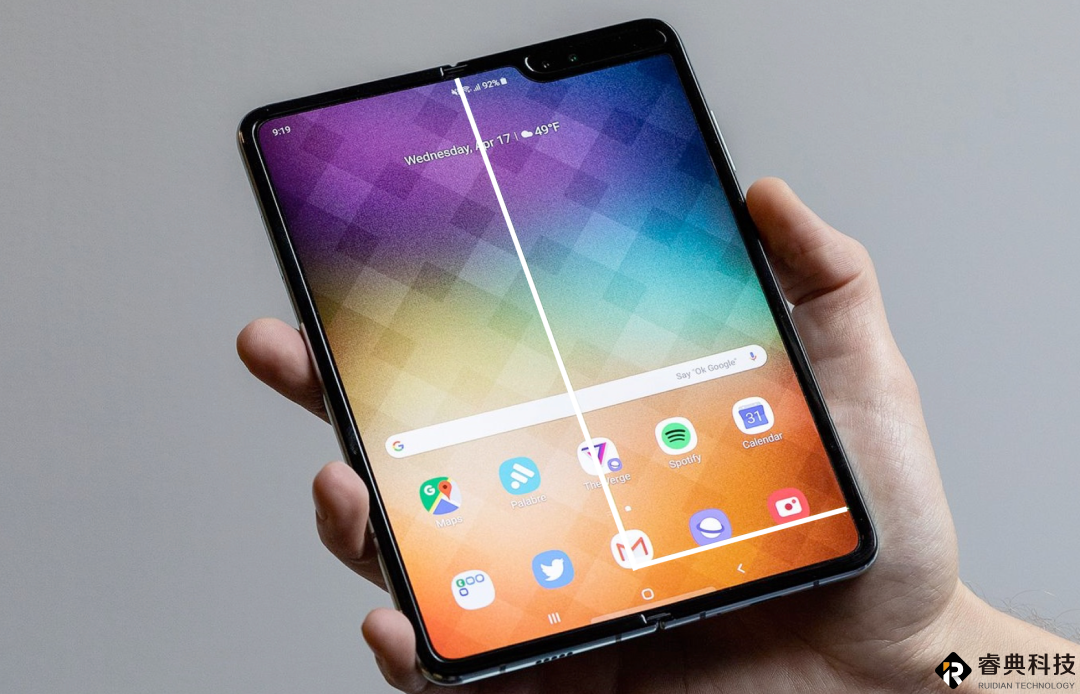

三星Galaxy?Fold屏幕品質問題
?
雖然當時一眾“友商”們都在幸災樂禍，但是平心而論，這次的屏幕問題完全歸咎于工程設計實在有失公允。要怪也只能怪手機廠商的理想太過“豐滿”，但是材料技術的現實水平卻又相對“骨感”！
?
別看“折疊屏”是個純牌的電子產品，可是真正使其成為“折疊的屏幕”的反而是幾項重要的材料技術！
?
其中關鍵之一就是具有可彎折性能的光學膠膜(OCA)技術！

?
要說這個光學膠膜(OCA)已經伴隨iPhone和Android手機紅了十幾年。
?
別看這貨名字中帶個“膠”字，其實和“粘接”功能相比，讓屏幕變得更“漂亮”才是它的主要任務。
?
由于折射率與玻璃基本一樣(1.47–1.48)，因此在蓋板玻璃和顯示模組之間貼上這層OCA膠膜就可以顯著減少界面上的反射光線，進而大幅提高亮度和對比度。

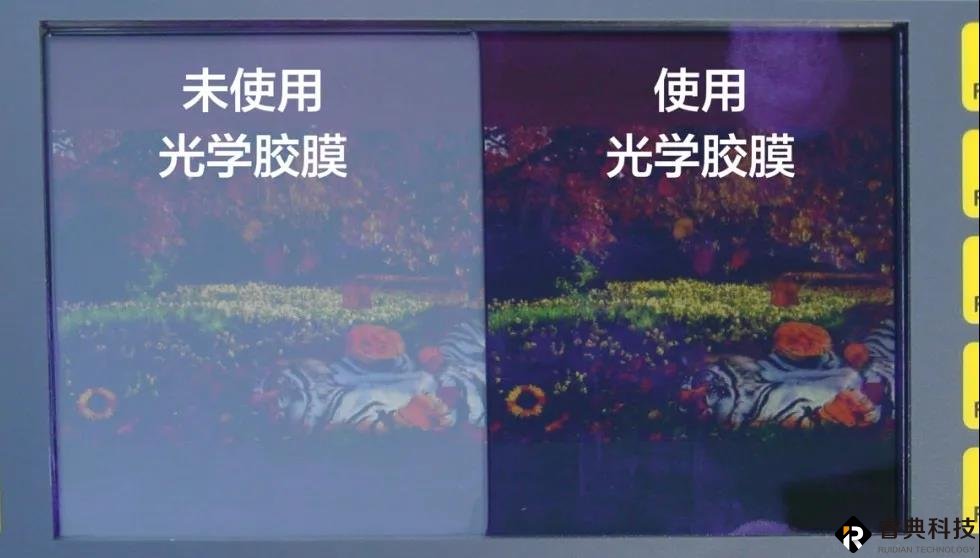

光學膠膜（OCA）的工作原理及效果
?
正因如此，在手機屏幕還沒被“掰彎”的那些年，可以說OCA膠膜只需要躺在那里什么也不做就足以瞬間拉爆顯示屏的“顏值”了！
?
但是無奈這世界變化快，誰都沒想到手機廠商突然就又需要屏幕“可彎可直”一秒切換。于是OCA膠膜“出工不出力”的舒服日子也隨之結束了！

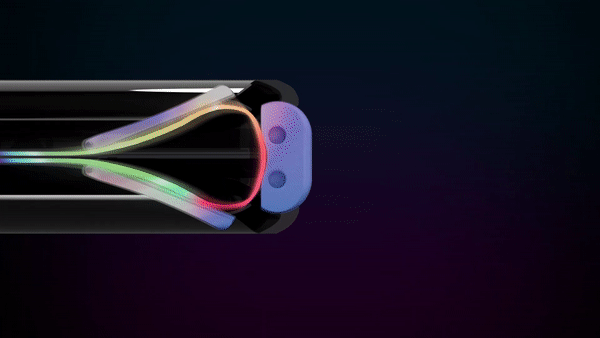

Moto RAZR手機的AMOLED折疊屏模組
?
別看“折疊屏”模組只是一層比紙張還薄的膜，但如果把橫截面放大1000倍，就會發現它其實就是一張由n多層功能膜復合而成的“千層餅”！
?
其中的AMOLED膜負責發光，觸控膜負責收集按壓信號，偏光片讓亮度更高，薄膜蓋板負責抵御外界沖擊……而這些功能膜之間一定都有OCA膠膜。

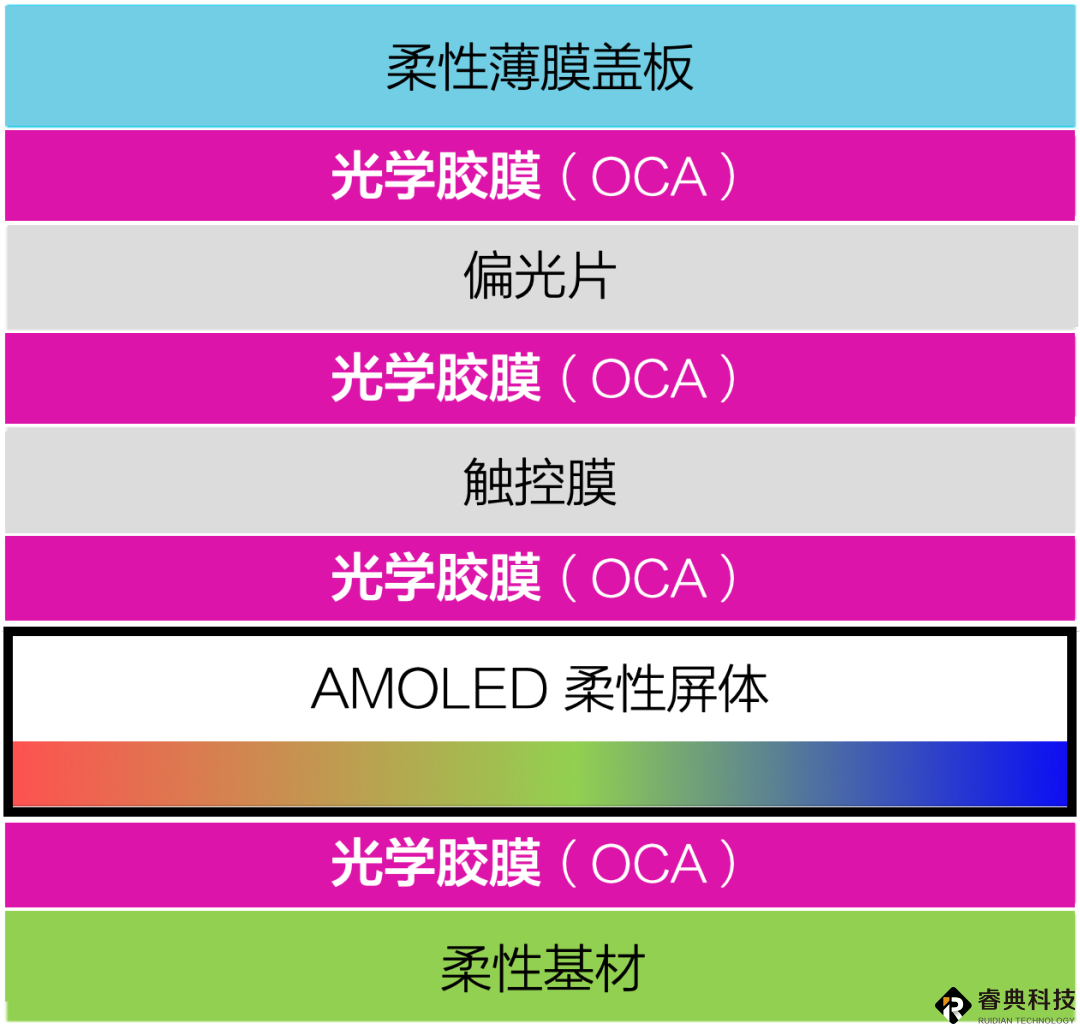

折疊屏的構造（簡化）
(Foldable OLED Displays Whitepaper_Joel T. Abrahamson)
?
考慮到折疊屏需要承受一天幾百次的“掰彎掰直”，所以此時的OCA膠膜除了提升屏幕的顯示效果之外，更重要的任務就變成了為各個脆弱的功能層提供機械支撐。無論折疊屏遭遇何種“摧殘”都要保證各層功能膜的結構穩定！
?
但是從過去這一年初代折疊屏手機的表現來看，可折疊OCA膠膜出的問題還不少。重災區就是所有折疊屏都擺脫不掉的“折痕”區域。

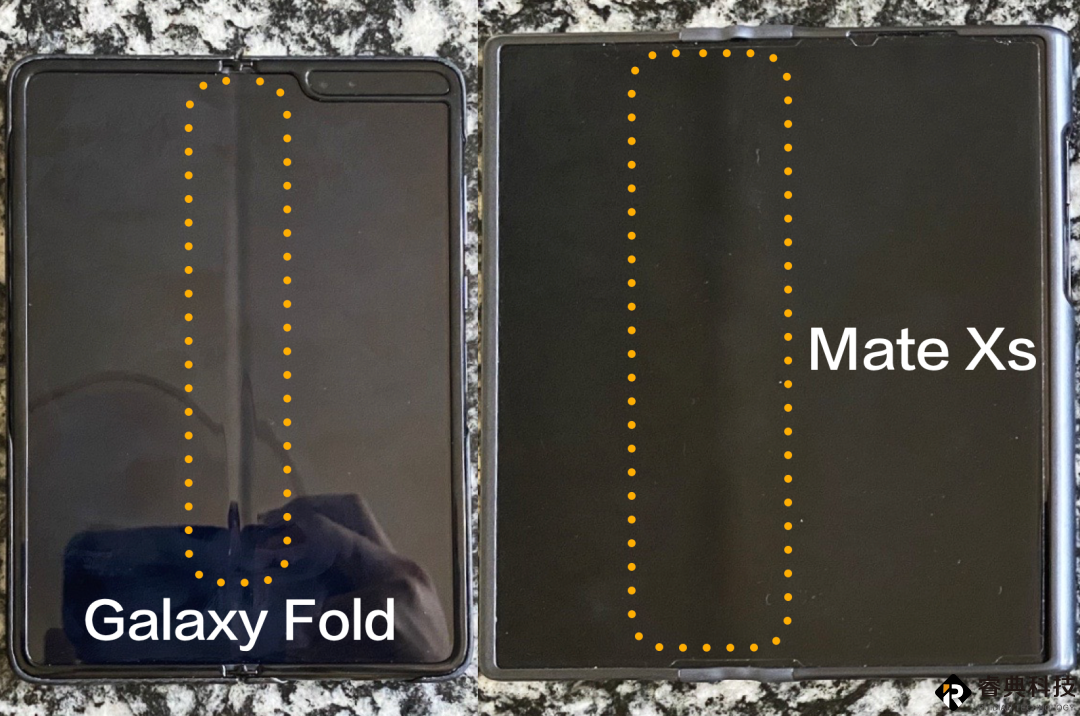

三款主流機型屏幕上的“折痕”（知乎@Dieci）
?
究其原因，主要是折疊屏的彎折位置力學表現非常復雜，傳統OCA膠膜已經完全不能勝任！而全新的可折疊OCA膠膜上崗時間又不長，注定會出現很多粘接失敗與應力破壞問題！
?
說到這里就有必要引入材料力學里面的一個概念——“中性層”

?

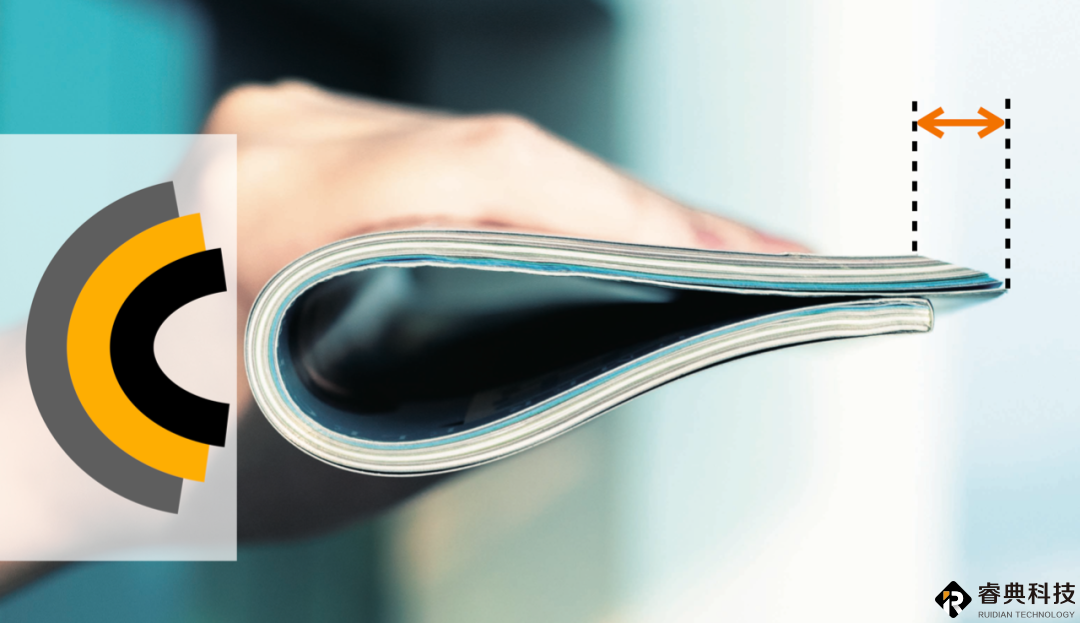

其實“折疊屏”的力學結構和雜志差不多是一樣的。如果我們把雜志彎折，在外力的擠壓下每一頁紙都會出現位移。其中越靠近內側的紙張位移越多。



彎折對物體產生的應力（公眾號@膠膜矩陣）
?
這個現象告訴我們，外力在彎折位置會分解成兩個方向截然相反的作用力——
?
  • 在彎折部位的外側分解為指向兩側的“拉伸應力”，這一區域就叫“拉應力層”；
  • 在彎折部位的內側分解為指向中間位置的“擠壓應力”，這個區域被稱為“壓應力層”。
  • 拉應力層vs壓應力層
    （柔性AMOLED顯示器的模組力學研究_黨鵬樂）
    ?

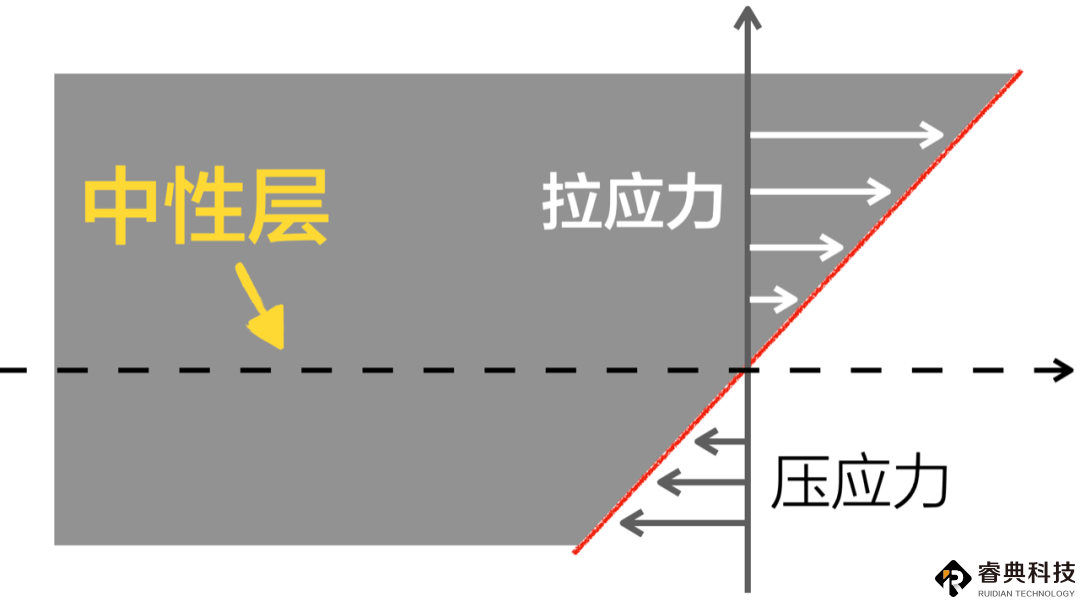

    當“折疊屏”的各功能膜都被OCA膠膜粘牢成為一個整體，那么在中間某一層區域，“擠壓應力”和“拉伸應力”會互相抵消。這一帶就被稱為“中性層”！


中性層——應力為0的安全區域
（柔性AMOLED顯示器的模組力學研究_黨鵬樂）
?
“中性層”是一個安全區域，基本可以認為沒有應力作用在這里，因此出現故障的幾率也大大降低！
?

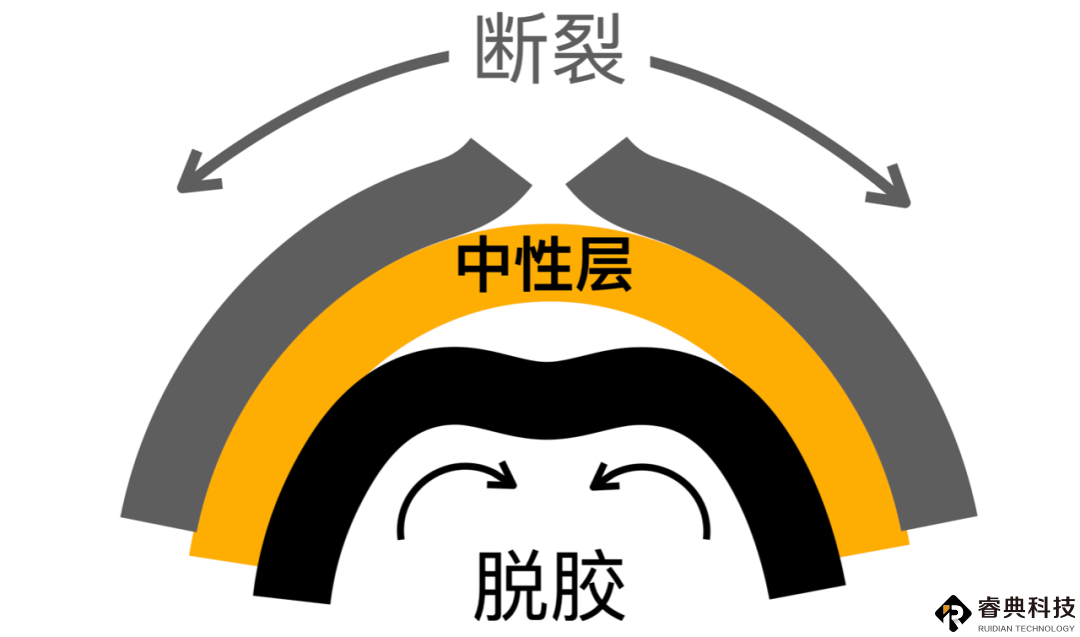

但是“中性層”之外的那些功能膜就比較難搞了，如果OCA膠膜粘的太結實，處于“拉應力層”的功能膜就容易因為拉伸應力沒辦法釋放發生斷裂；但是如果OCA膠膜粘接力偏弱，處于“壓應力層”的膜則會在擠壓應力作用下脫膠分層。


拉應力層vs壓應力層
（柔性AMOLED顯示器的模組力學研究_黨鵬樂）
?
作為OCA膠膜來說，想要同時滿足這兩個完全相反的訴求簡直就是mission impossible！也難怪折疊屏手機的折痕位置這么容易出問題！
?

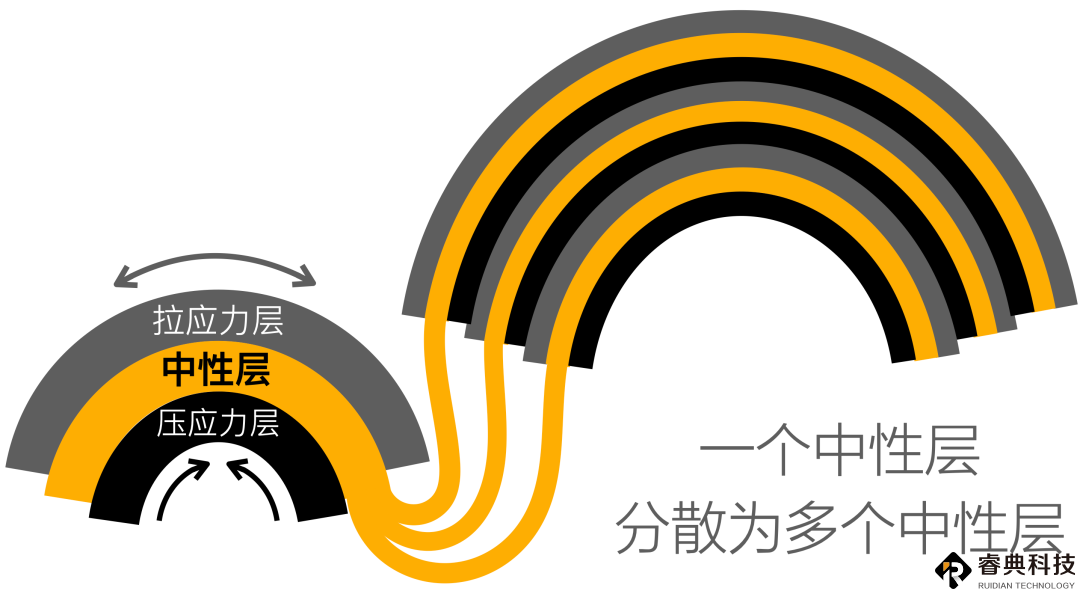

既然問題原因已經分析出來，那么解決問題的思路也就很清晰了——創造多個中性層！

?
?
要說這個思路還真是頗具道家“順勢而為”的智慧！
?
因為如果把折疊屏整體的“中性層”分散到每個功能膜上，也就意味著各層的功能膜就都處在了“安全區域”。

?
原本不可調和的矛盾被順勢化解于無形，再也沒有你被擠壓應力摧殘，而我卻在被拉伸應力撕裂的問題！
