一文看懂半導體制程技術進步的“燃料”——光

來源：浙商證券

注：文內信息僅為提供分享交流渠道，不代表網站觀點

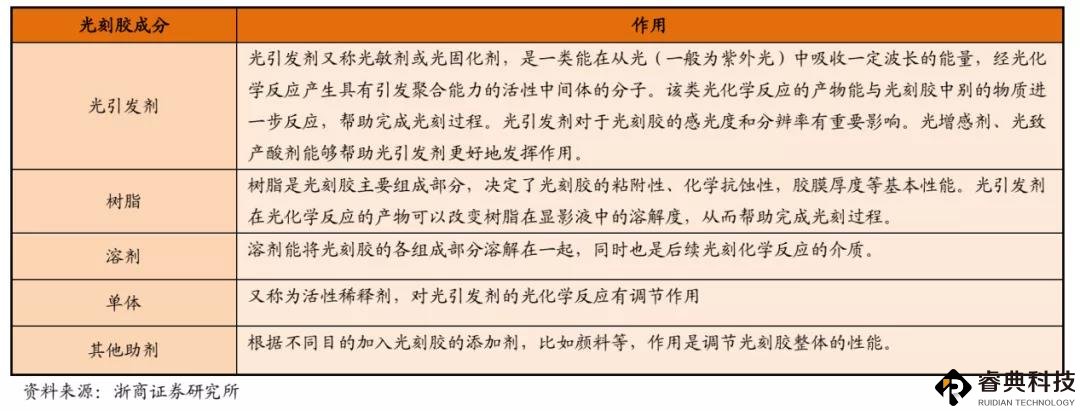

光刻膠可以通過光化學反應，經曝光、顯影等光刻工序?qū)⑺枰奈⒓?xì)圖形從光罩（掩模版）轉移到待加工基片上。依據使用場景，這里的待加工基片可以是集成電路材料、顯示面板材料或者印刷電路板。

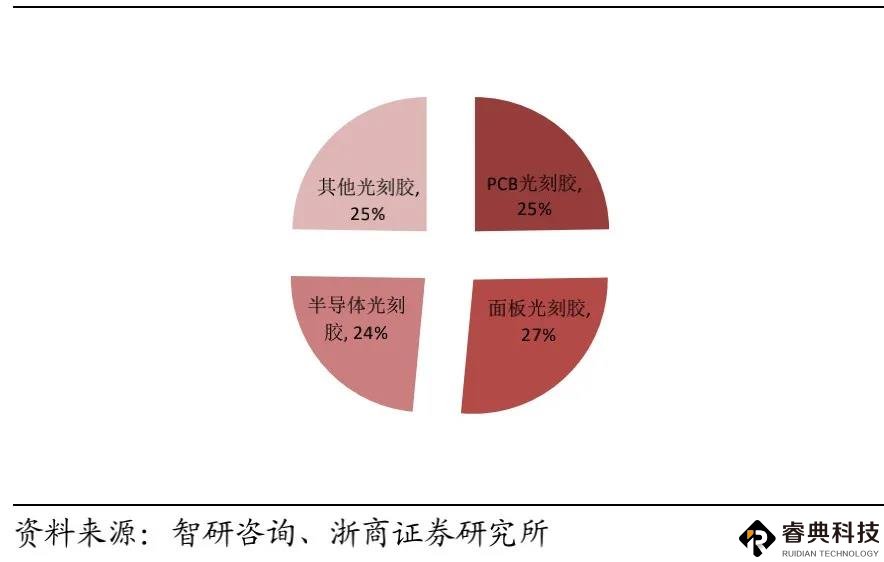

據第三方機構智研咨詢統計，至2022年全球光刻膠市場規模將超過100億美元。光刻膠按應用領域分類，可分為 PCB 光刻膠、顯示面板光刻膠、半導體光刻膠及其他光刻膠。全球市場上不同種類光刻膠的市場結構較為均衡，具體占比可以如下圖所示。

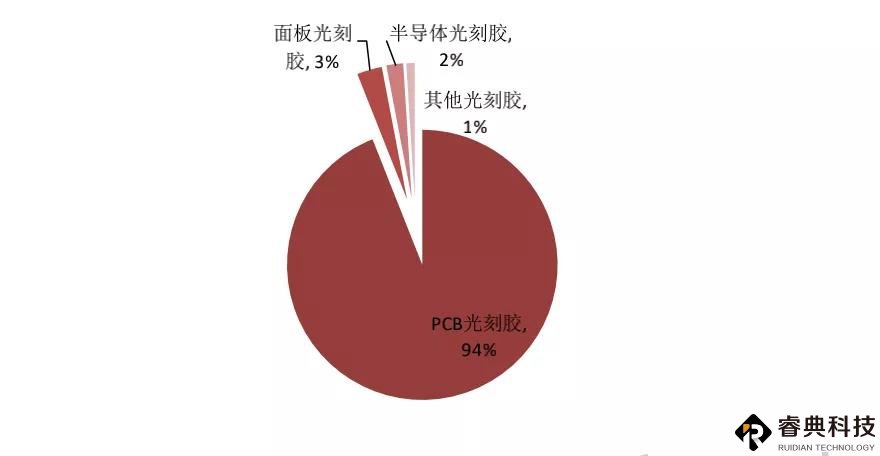

智研咨詢的數據還顯示，受益于半導體、顯示面板、PCB產業東移的趨勢，2019年中國光刻膠市場本土企業銷售規模約70億元，全球占比約10%，發展空間巨大。目前，中國本土光刻膠以PCB用光刻膠為主，平板顯示、半導體用光刻膠供應量占比極低。中國本土光刻膠企業生產結構可以如圖所示。

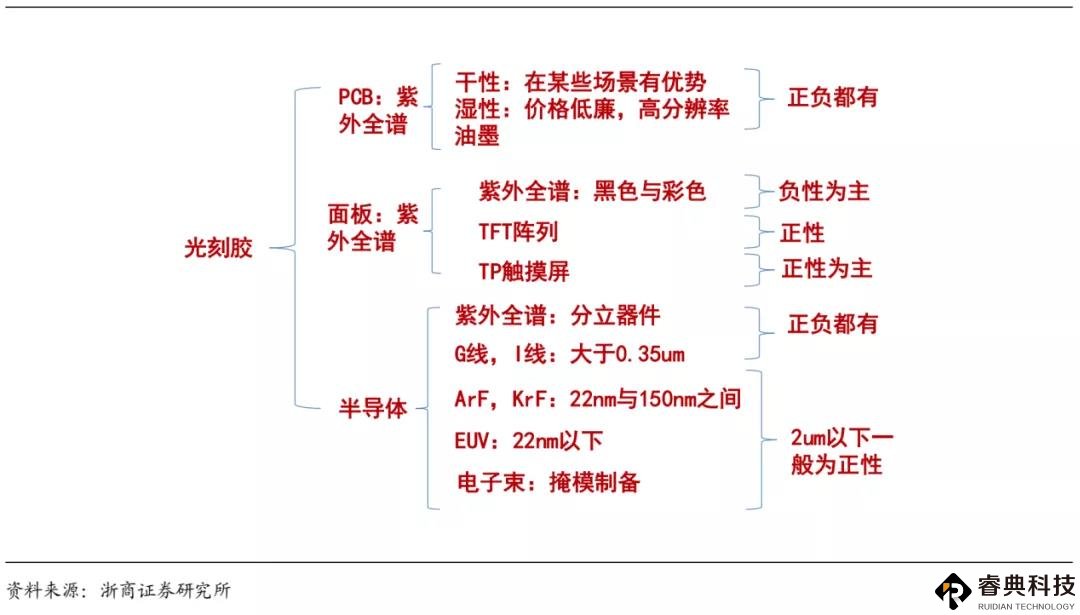

光刻膠分類

?

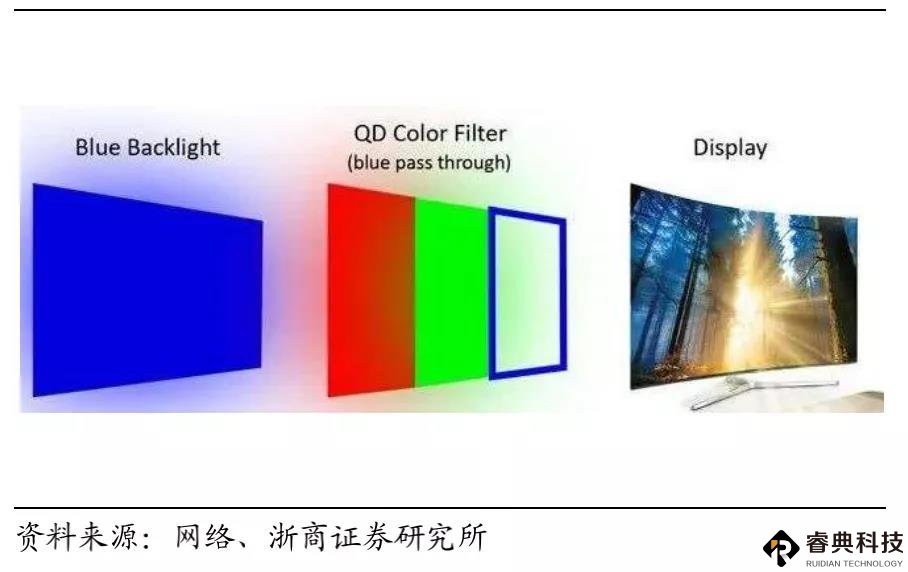

在平板顯示行業，主要使用的光刻膠有彩色及黑色光刻膠、LCD觸摸屏用光刻膠、TFT-LCD正性光刻膠等。在光刻和蝕刻生產環節中，光刻膠涂覆于晶體薄膜表面，經曝光、顯影和蝕刻等工序?qū)⒐庹郑ㄑ谀ぐ妫┥系膱D形轉移到薄膜上，形成與掩膜版對應的幾何圖形。

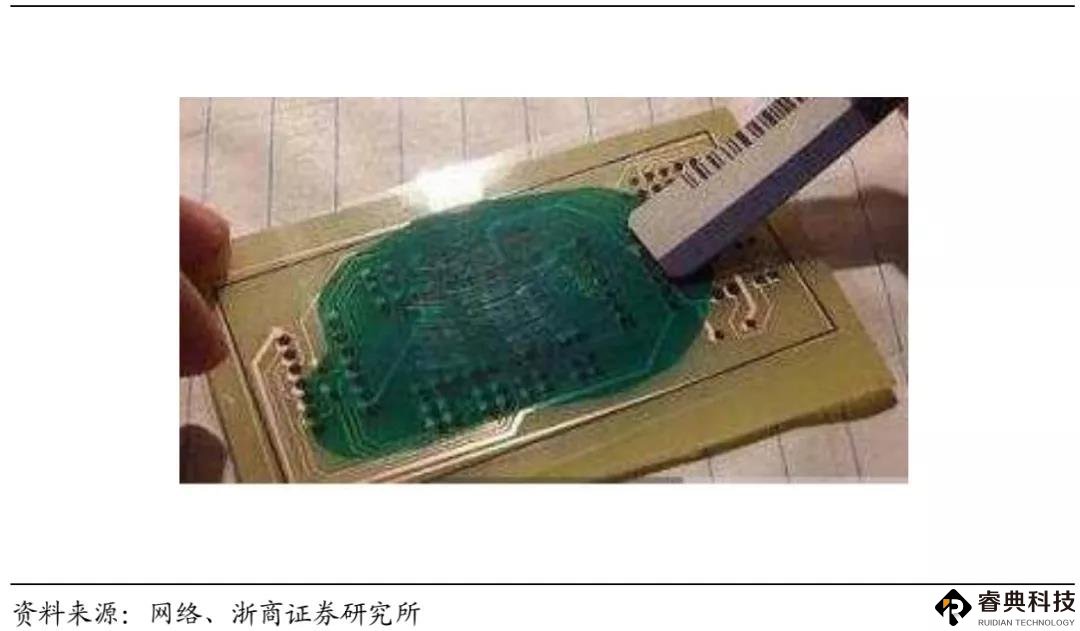

在PCB行業，主要使用的光刻膠有干膜光刻膠、濕膜光刻膠、感光阻焊油墨等。干膜是用特殊的薄膜貼在處理后的敷銅板上，進行曝光顯影；濕膜和光成像阻焊油墨則是涂布在敷銅板上，待其干燥后進行曝光顯影。干膜與濕膜各有優勢，總體來說濕膜光刻膠分辨率高于干膜，價格更低廉，正在對干膜光刻膠的部分市場進行替代。


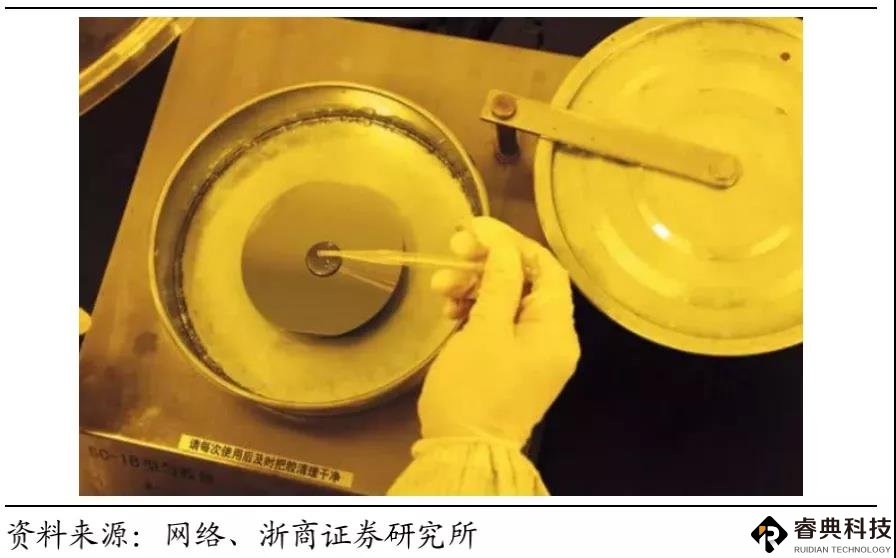

在半導體集成電路制造行業，主要使用g線光刻膠、i線光刻膠、KrF光刻膠、ArF光刻膠等。在大規模集成電路的制造過程中，一般要對硅片進行超過十次光刻。在每次的光刻和刻蝕工藝中，光刻膠都要通過預烘、涂膠、前烘、對準、曝光、后烘、顯影和蝕刻等環節，將光罩（掩膜版）上的圖形轉移到硅片上。


光刻膠是集成電路制造的重要材料：光刻膠的質量和性能是影響集成電路性能、成品率及可靠性的關鍵因素。光刻工藝的成本約為整個芯片制造工藝的35%，并且耗費時間約占整個芯片工藝的40%-50%。光刻膠材料約占IC制造材料總成本的4%，市場巨大。因此光刻膠是半導體集成電路制造的核心材料。

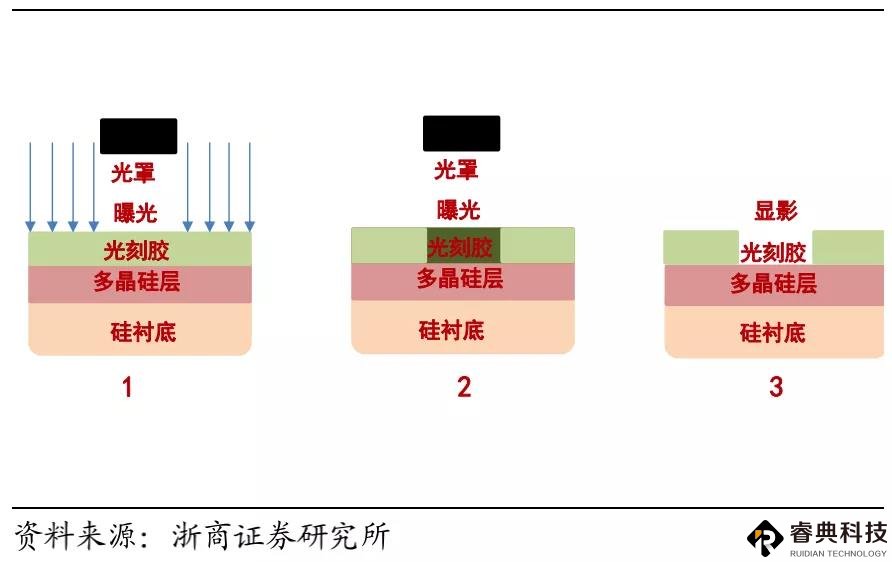

按顯示效果分類，光刻膠可分為正性光刻膠和負性光刻膠。負性光刻膠顯影時形成的圖形與光罩（掩膜版）相反；正性光刻膠形成的圖形與掩膜版相同。兩者的生產工藝流程基本一致，區別在于主要原材料不同。

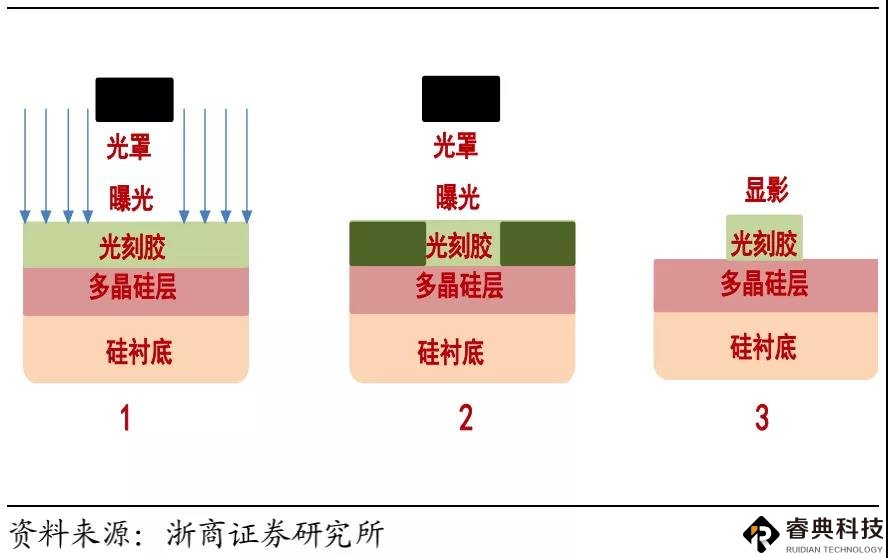

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （負性光刻膠顯影示意圖）

?

按照化學結構分類；光刻膠可以分為光聚合型、光分解型、光交聯型和化學放大型。

?

光刻膠材料制備壁壘高

?

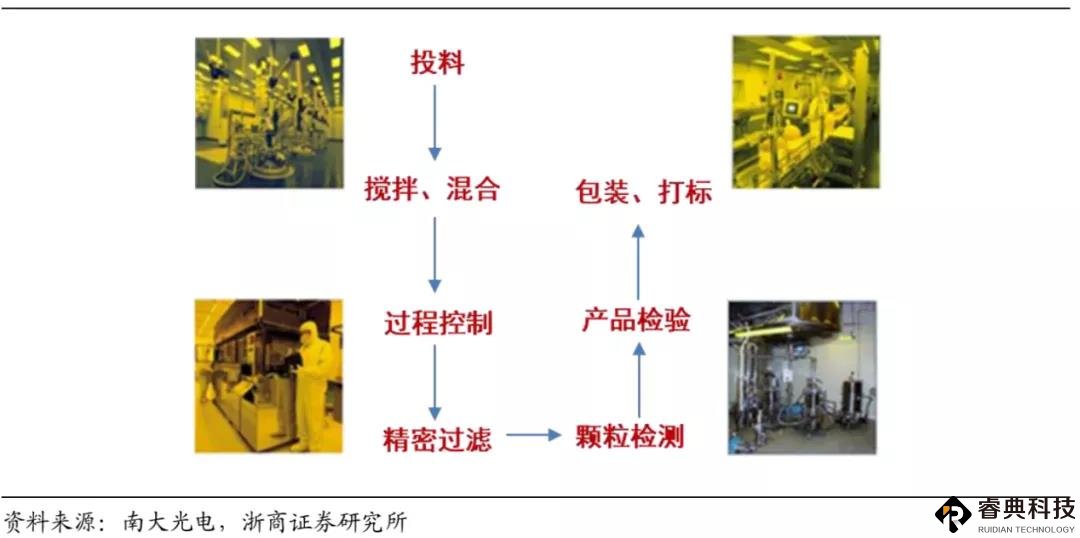

光刻膠的生產工藝主要過程是將感光材料、樹脂、溶劑等主要原料在恒溫恒濕 1000 級的黃光區潔凈房進行混合，在氮?dú)鈿怏w保護下充分?jǐn)嚢?，使其充分混合形成均相液體，經過多次過濾，并通過中間過程控制和檢驗，使其達到工藝技術和質量要求，最后做產品檢驗，合格后在氮?dú)鈿怏w保護下包裝、打標、入庫。整個工藝流程可以如下圖所示：

（光刻膠的生產工藝簡要流程）

?

光刻膠的技術壁壘包括配方技術，質量控制技術和原材料技術。配方技術是光刻膠實現功能的核心，質量控制技術能夠保證光刻膠性能的穩定性而高品質的原材料則是光刻膠性能的基礎。

?

配方技術：由于光刻膠的下游用戶是IC芯片和FPD面板制造商，不同的客戶會有不同的應用需求，同一個客戶也有不同的光刻應用需求。一般一塊半導體芯片在制造過程中需要進行10-50道光刻過程，由于基板不同、分辨率要求不同、蝕刻方式不同等，不同的光刻過程對光刻膠的具體要求也不一樣，即使類似的光刻過程，不同的廠商也會有不同的要求。針對以上不同的應用需求，光刻膠的品種非常多，這些差異主要通過調整光刻膠的配方來實現。因此，通過調整光刻膠的配方，滿足差異化的應用需求，是光刻膠制造商最核心的技術。

?

質量控制技術：由于用戶對光刻膠的穩定性、一致性要求高，包括不同批次間的一致性，通常希望對感光靈敏度、膜厚的一致性保持在較高水平，因此，光刻膠生產商不僅僅要配臵齊全的測試儀器，還需要建立一套嚴格的QA體系以保證產品的質量穩定。

?

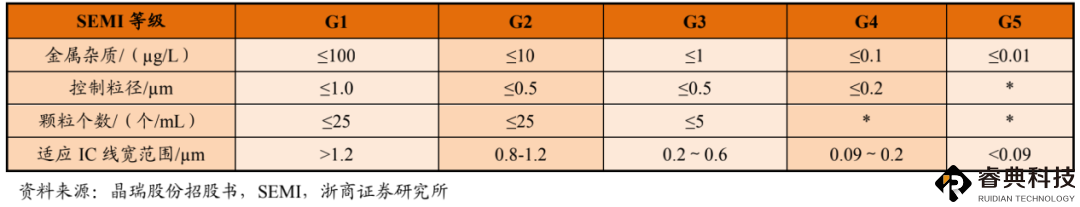

原材料技術：光刻膠是一種經過嚴格設計的復雜、精密的配方產品，由成膜劑、光敏劑、溶劑和添加劑等不同性質的原料，通過不同的排列組合，經過復雜、精密的加工工藝而制成。因此，光刻膠原材料的品質對光刻膠的質量起著關鍵作用。對于半導體化學化學試劑的純度，際半導體設備和材料組織（SEMI）制定了國際統一標準，如下表中所示。

（SEMI 超凈高純?cè)噭?biāo)準）

?

?

美國和日本把持的市場

?

光刻膠行業具有極高的行業壁壘，因此在全球范圍其行業都呈現寡頭壟斷的局面。光刻膠行業長年被日本和美國專業公司壟斷。目前前五大廠商就占據了全球光刻膠市場 87%的份額，行業集中度高。其中，日本 JSR、東京應化、日本信越與富士電子材料市占率加和達到72%。

?

并且高分辨率的 KrF 和 ArF 半導體光刻膠核心技術亦基本被日本和美國企業所壟斷，產品絕大多數出自日本和美國公司，如杜邦、JSR 株式會社、信越化學、東京應化工業、Fujifilm，以及韓國東進等企業。

?

整個光刻膠市場格局來看，日本是光刻膠行業的巨頭聚集地。

（全球光刻膠生產企業市場份額）

?

日韓材料摩擦：半導體材料國產化是必然趨勢；2019年7月份，在日韓貿易爭端的背景下，日本宣布對韓國實施三種半導體產業材料實施禁運，包含刻蝕氣體，光刻膠和氟聚酰亞胺。韓國是全球存儲器生產基地，顯示屏生產基地，也是全球晶圓代工基地，三星、海力士、東部高科等一大批晶圓代工廠和顯示屏廠都需要日本的半導體材料。這三種材料直接掐斷了韓國存儲器和顯示屏的經濟支柱。

?
