LCD其實也能做成曲面屏，和手機折疊屏很不一樣

來源：面包板社區；作者：黃燁鋒

注：文內信息僅為提供分享交流渠道，不代表本網站觀點

另外，應用柔性基板的OLED顯示屏適用于消費電子產品問題不大，但對于汽車等類型的產品而言就不一樣了。因?yàn)镺LED亮度與其壽命成反比。而汽車不僅要求部件耐久性，而且要求屏幕亮度足夠，柔性O(shè)LED就較難滿足這樣的需求。

所以我們看到，柔性LCD屏——典型如FlexEnable在推的柔性O(shè)LCD（有機LCD）屏幕不僅成本明顯更低，在類似汽車這樣的應用領域，能夠補足柔性顯示技術應用的短板。

?

OLCD也因此成為我們理解柔性LCD屏幕的一個重要窗口，它本身也為L(zhǎng)CD實現柔性化，同時兼顧低成本指明了方向。

?

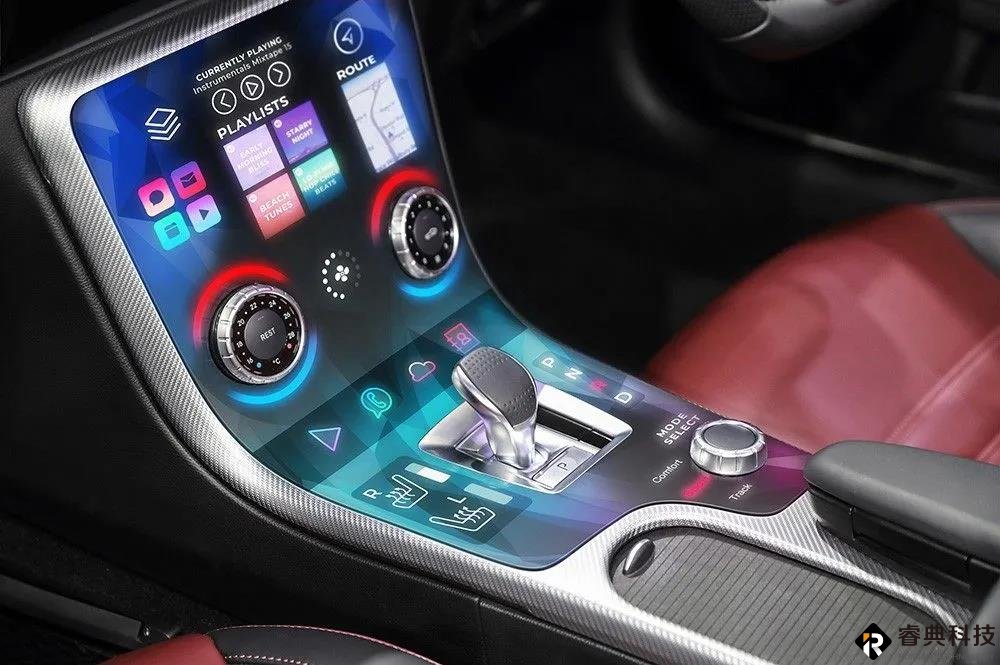

FlexEnable公司策略總監Paul Cain先生表示：“OLCD能夠?qū)⑷嵝燥@示技術引入了顯示行業的許多細分市場，在這些細分市場中，柔性AMOLED技術在成本和性能等方面都不適合。例如，當今柔性AMOLED可用于智能手機和智能手表，而需要更大面積、更低成本（OLCD的成本大約比OLED低三倍）或更長使用壽命的應用則更適合于OLCD，特別是汽車顯示器和數字標牌等需要高亮度和曲面顯示的應用?！?

?

?

◤ TFT層改用有機材料

?

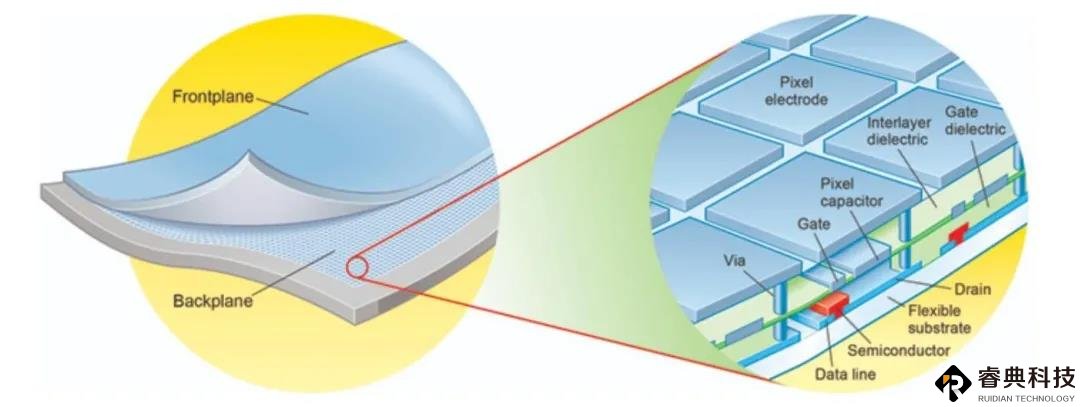

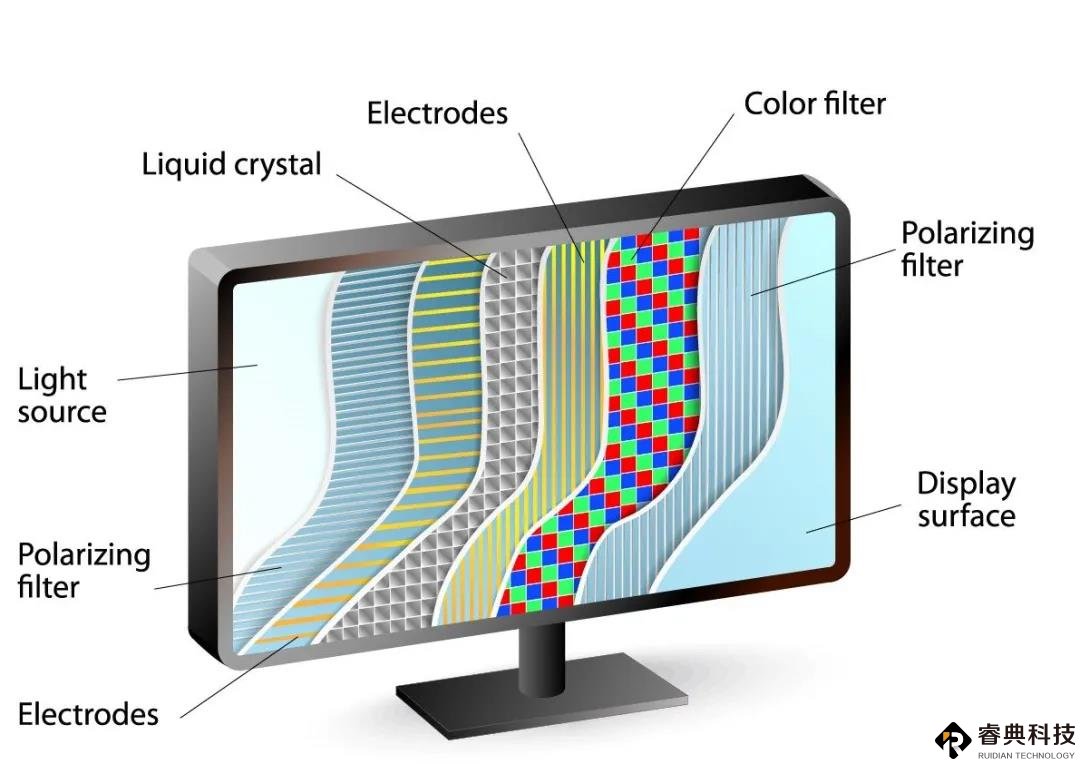

當代主流的LCD屏幕包含兩部分，一部分是針對每個像素提供的連接和電極，稱為背板（backplane）；另一部分是前面板（frontplane），主要是液晶單元。其層級結構大致如下圖所示，這里不再詳述LCD顯示屏的具體原理：

前面板部分的液晶單元通過電壓來偏轉液晶分子，控制背光的通過與否。液晶單元位于兩片偏振片（polarizer）之間。它們整體上類似于光電開關，在不同的區域選擇性地開和關。這部分在柔性LCD與普通LCD上雖有區別，但區別不如背板部分來的大。

?

柔性LCD屏幕的核心，主要在背板上。它與普通玻璃基板的LCD屏幕，核心區別主要體現在兩個方面：第一是背板部分的TFT層——至少我們看到FlexEnable的OLCD技術是這樣。

?

主動矩陣LCD的背板——即TFT的存在，是因?yàn)榻@示屏的像素變得如此之多，而且每個像素還有幾百個灰度級要做調整——因此就出現了單獨、精準控制這些像素的晶體管，每個像素都有獨立的晶體管電路去做控制。一般一個晶體管控制一個像素，TFT就像像素的明暗調節開關一樣。

屏幕TFT層的這些晶體管一直以來也是基于硅制造的，這就決定了工藝流程伴隨著高溫等各種嚴苛制造條件。也因此，顯示屏也就只能基于玻璃基板材料生產。因?yàn)椴Ａ巧儆械耐瑫r(shí)具備耐高溫和高透光特點的材料。

?

絕大部分柔性O(shè)LED面板采用LTPS（低溫多晶硅）的TFT。雖然叫“低溫多晶硅”，也可能需要達到500℃的高溫。

?

OLCD在技術上，針對這個問題采用的方案是改用有機聚合物材料來造TFT層的薄膜晶體管，所需溫度低很多（FlexEnable的數據是可以達到100℃，據說是“已經實現工業化生產的最低溫晶體管工藝”），而且讓TFT層具有柔性屬性。這在整個生產流程上自然能夠幫助降低工藝難度和成本。其中關鍵的有機半導體材料叫做FlexiOM——是去年FlexEnable從默克公司收購的一種OTFT材料。

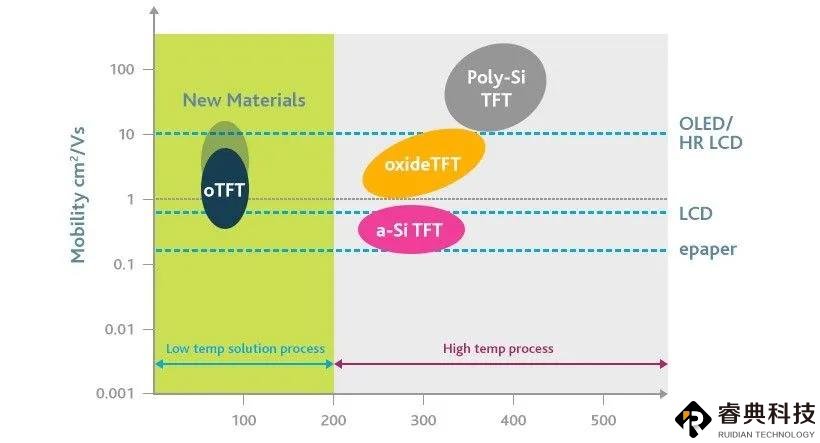

這樣的晶體管可直接構建于塑料薄板材料之上（柔性LCD的基板也必然選擇具備柔性的聚合物材料，下文將會提到）。這就是FlexEnable一直在宣傳的OLCD顯示屏的核心所在，字母O代表的是有機材料。這種FlexiOM材料相比非晶硅的電子遷移率更有優勢（在量級上與多晶硅還是有差距），電流值相比非晶硅和多晶硅更低，偏壓應力穩定性比較好。

?

實際上OLCD的TFT層還有一些講究，比如說TFT薄膜晶體管陣列需要連接到傳統硅芯片電路。這就要求在bonding流程中，在不破壞塑料基板的前提下，保證與硅芯片的連接足夠可靠。低溫工藝在此就變得很重要，bonding粘合材料以及背板電路設計需要配合傳統驅動芯片。此外，傳統硅與氧化物技術采用真空沉積工藝，而OLCD采用溶液涂膜（solution coating）工藝，如柔性印刷（flexographic printing）或者slot-die coating，用以制造OTFT堆棧，這其中還是需要技術積累的。

?

這種OTFT制造工藝與材料，實際不僅面向LCD屏幕。Cain先生表示：“除了OLCD之外，F(xiàn)lexEnable的OTFT平臺和材料還有許多未來應用，包括超薄和柔性生物識別傳感器、X射線檢測器以及可穿戴/可嵌入生物傳感器等。”

?

?

◤ 基板材料也換了

?

上面提到的這種可在低溫下制造的有機TFT層，作為L(zhǎng)CD背板，是柔性LCD屏幕的主要技術之一。而如前文多次提到的，柔性LCD的另一個關鍵還在承載TFT及上層的基板（substrate）材料上。

?

柔性O(shè)LED需要將玻璃基板換成具備更大可彎曲性的基板材料，不過在柔性O(shè)LED屏幕制造流程中，由于高溫的關系，基板材料的選擇限制很大——因?yàn)樵谶@種情況下，既要求材料具備較好的透光性，又要求材料耐高溫（以及經受退火、腐蝕等工藝流程），而且還必須具備柔性特質。所以柔性O(shè)LED顯示屏，因?yàn)槌杀?、良率各方面的制約，應用集中在智能手機、手表這樣的小屏設備上。

?

前文就提到，OTFT實際上很大程度解決了高溫的問題（下文將提到的液晶單元某些部分也不再需要高溫），所以基板在材料選擇時就寬松了不少，可包括生物基（bio-based）材料。

?

OLCD的基板，采用的是一種名為TAC（tri acetyl cellulose，可能也有選擇聚碳酸酯材料）的透明柔性材料。這是一種纖維素材料，可以從木漿這樣的天然原料中制得。可想見制造成本是比較低的。實際上TAC材料存在于顯示屏供應鏈也幾十年了，主要應用在偏振片上。

?

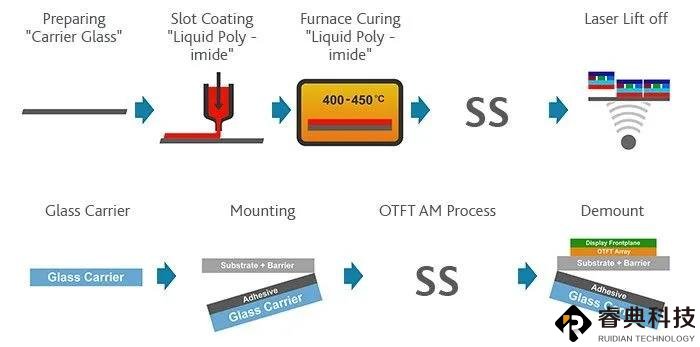

在OLCD的制造過程中，TAC薄板也需要貼在玻璃支撐層上，“采用傳統的膠粘工藝，將低成本的塑料薄板附著在玻璃上，然后使用低溫有機晶體管工藝來制造相同的電路”。

而在整個制造流程最后，TAC基板還是要從玻璃支撐層剝離下來。聽起來似乎和柔性O(shè)LED制造時，最終的激光剝離過程類似。不過FlexEnable在技術介紹中說，對OLCD而言不需要昂貴的資本支出，采用“非常簡單的‘釋放’工藝”就能將TAC從玻璃上取下?！斑@種簡單的工藝，是OLCD成本低的關鍵所在，不僅是因?yàn)楫a(chǎn)量高，而且是因?yàn)椴Ａе螌涌梢灾貜?fù)使用?！?/span>

?

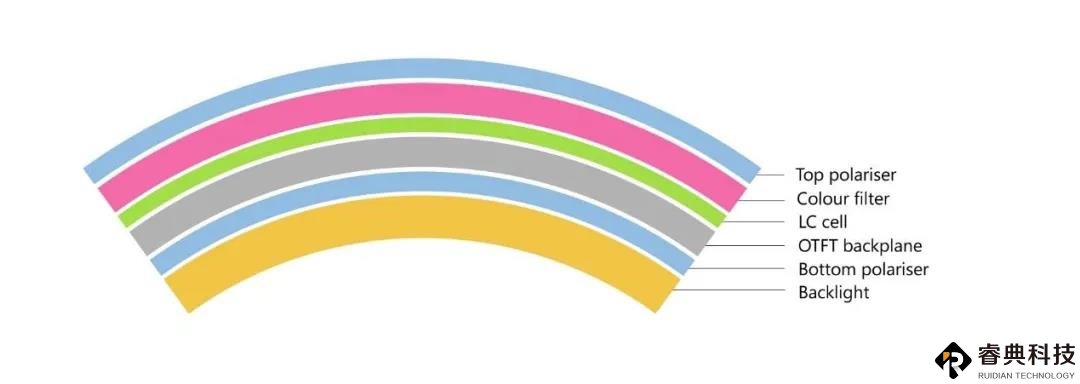

上述TFT及基板，可以看做是OLCD代表柔性LCD顯示屏，與普通LCD顯示屏的主要差異。在整體的面板結構，以及工作方式上，OLCD與傳統玻璃LCD是基本相似的。而且FlexEnable表示，其制造技術、設備也一樣。OTFT工藝可以融入到現有的平面面板顯示制造流程中，所以其投入，以及成本是遠低于柔性O(shè)LED的。應用到筆記本、顯示器、電視這樣的大屏設備上也就壓力不大了。

?

“OLCD疊層利用了現有LCD供應鏈中的許多材料（起偏器、背光、LC材料和其他材料），因此，柔性顯示器的成本結構類似于玻璃LCD。OLCD的制造步驟數量與玻璃LCD相似，并且該工藝過程能夠利用現有的a-Si TFT LCD生產線。這使得OLCD成本比OLED等其他柔性顯示器低得多，因此可以經濟高效地將顯示器尺寸擴展到與LCD類似的較大尺寸。”Cain表示。

?

?

◤ OLCD的其他層

?

除了OTFT背板、柔性基板之外，實現柔性LCD還有一些層的柔性化是比較關鍵的，比如柔性背光。所有的透射LCD都需要背光。LCD面板的背光大體上可以分成兩種，一種是側入式（edge-lit）背光，一種是直下式（direct-lit）背光。側入式背光的LED光源在整個面板的側邊，然后通過導光板提供均勻的背光。

?

側入式背光解決方案本身是可以彎曲、實現柔性化的——不過采用足夠薄的導光板，才能達到相應的曲面形態，這又會影響到背光的亮度。所以直下式的背光，采用LED陣列作為背光是比較合理的方案。直下式背光本身在實現LCD的分區背光、HDR方面就有優勢，LED陣列又能很容易地通過形成曲面，去匹配顯示屏本身的形狀。
