從海外巨頭看國產替代：拆解住友化學的新材料板塊
以下文章來源于果殼硬科技?，作者付斌
“材料”是引領硬科技領域革新的重要力量，是產品的血與肉。正如馬克·米奧多尼克在《迷人的材料》一書所說，“拿掉混凝土、玻璃、織物、金屬和其余材料，我就只能光溜溜地飄在空中發抖?！蹦玫粲部萍碱I(lǐng)域的各種材料，我們至今取得的所有成就都將不復存在。
無論在能源，還是半導體，國際化工、材料巨頭住友均有著幾十年乃至上百年的研發歷史，也擁有可觀的專利壁壘、核心工藝與品牌勢能，成為今天國產替代話題中繞不開的供應商。
其從一家銅礦冶煉廠起家，在四百年間成為一家綜合型硬科技公司，在先進材料領域成為不容忽視的存在。材料大廠住友的實力到底有多強？有哪些產品有待國產廠商取代和占領？
本文將拆解住友這家公司的架構，布局的重點先進材料和對應類型材料的中外產業現狀。
作為一個企業聯合體，住友集團是日本最古老的企業集團之一，擁有四百多年歷史，與三菱集團、三井集團并列為日本三大經濟集團。
建立初期，住友集團核心企業為住友銀行、住友金屬工業（現已離開集團）及住友化學三家企業，被稱為“住友御三家”。近年隨著各家企業合并及業務變化，前述三家企業被住友商事、住友電氣工業及NEC取代，并誕生了“住友新御三家”。
住友化學作為集團先進材料的主體公司，成立于1913年，前身是肥料制造所，現發展為綜合化工企業，材料方面涵蓋石油化工、能源、半導體、醫藥等。同類企業有德國巴斯夫、美國亞什蘭、美國Arch化學品、德國默克，日本關東化學、三菱化學、京都化工等。
據住友化學2022年H1財報顯示，公司主要?jiǎng)澐譃楸匦杌瘜W(xué)品部門、能源·功能材料部門、信息電子化學部門、健康·農業相關事業部門、醫藥品部門及其它六大部門，營收占比分別為30%、11%、14%、19%、21%、5%。

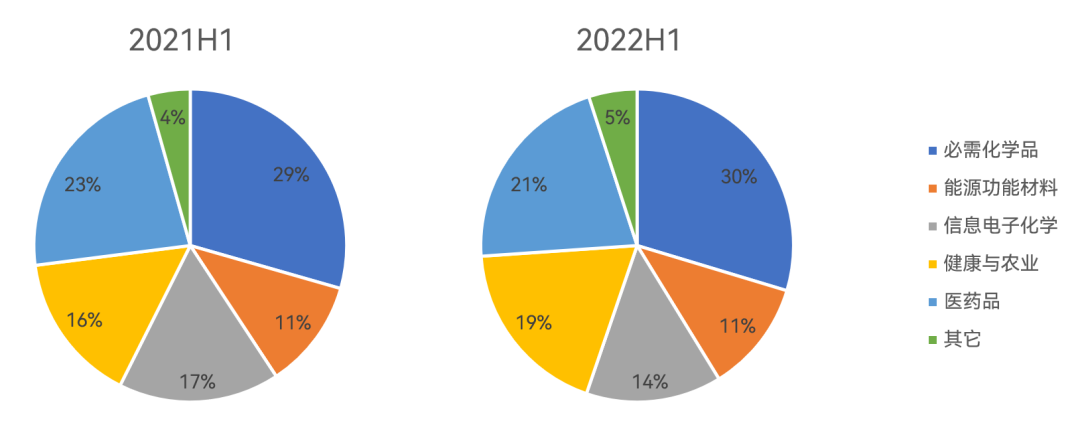

住友化學部門業務占比情況
超級工程塑料，又稱作特種工程塑料，是上世紀60年代發展起來的一類綜合性能優越的結構型耐熱性工程塑料，具備高強度、高質量、耐輻射、耐化學藥品和耐高溫的特點。其最終目標是以塑代鋼、以塑代木。
具體來說，超級工程塑料包括聚苯硫醚（PPS）、聚砜（PSF）、聚醚砜（PES）、聚芳脂（PAR）、聚酰胺-聚亞胺（PAI）、熱塑性聚酰亞胺（PI）、聚醚酰亞胺（PEI）、聚醚醚酮（PEEK）、液晶聚合物（LCP）、高溫尼龍（PPA）等。該行業技術壁壘高，生產過程涉及化學化工、新材料、自動化控制等學科。

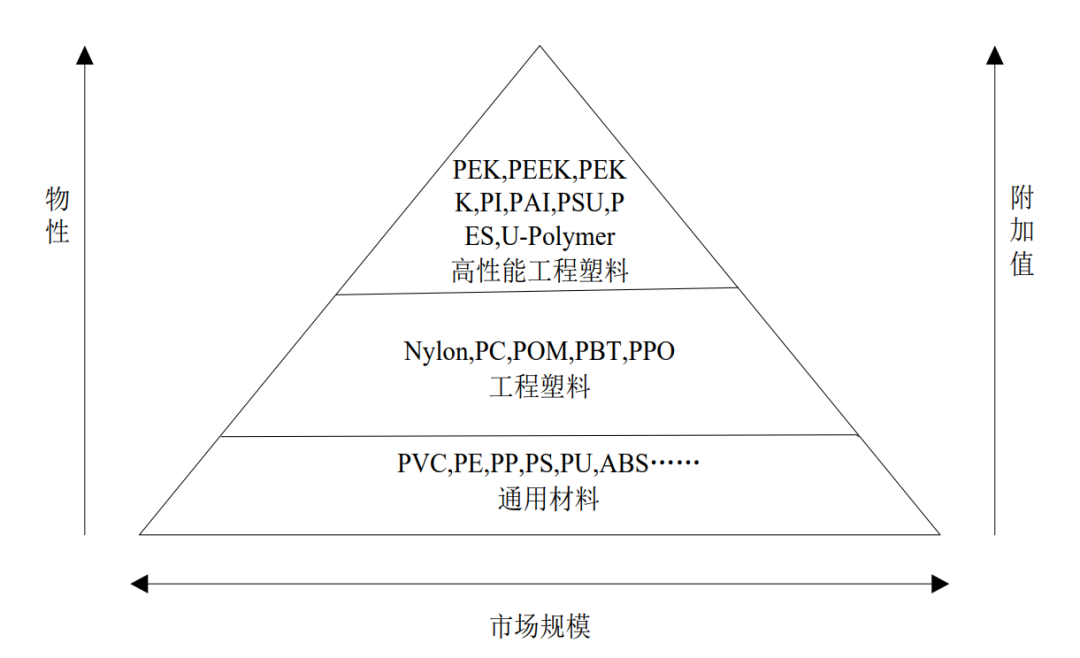

工程塑料的金字塔結構
目前超級工程塑料中，品種型號最多的是聚酰亞胺（PI），已有幾十個商業化品種；市場規模發展最快的為聚苯硫醚（PPS），國際市場售價約15萬元/噸，已成為特種工程塑料中產量最大、售價最低的品種；最具開發潛力的為聚芳醚酮（PAEK），它始于1981年英國ICI公司，綜合性能優異，但售價較貴，目前處于下游開拓期，正從高可靠領域拓展至民用市場。
住友化學的超級工程塑料產品包括用于電子電氣的液晶高分子聚合物（LCP）以及用于飛機制造、高性能分離膜材料、耐高溫涂層的聚醚砜（PES），其產品具有高耐熱性、高強度、高耐化學品性、高加工性能，能夠滿足輕量化、精密化材料要求。
住友電木的PPS樹脂成型材料是以耐熱性、耐化學品性的聚苯硫醚（PPS）為原料制成，可用于藍光、DVD光學讀取頭。
我國超級工程塑料與國際存在一定差距，國際超級工程塑料研發始于20世紀60年代后期，而我國則起步于20世紀90年代中后期，多數產品對外依存度達70%以上。從產業結構上來看，中國基礎樹脂合成企業少，改性加工企業多，在技術上投入不足導致供應不足，專用料比例低，中低檔產品多，關鍵核心產品高度依賴進口，且產研脫節。

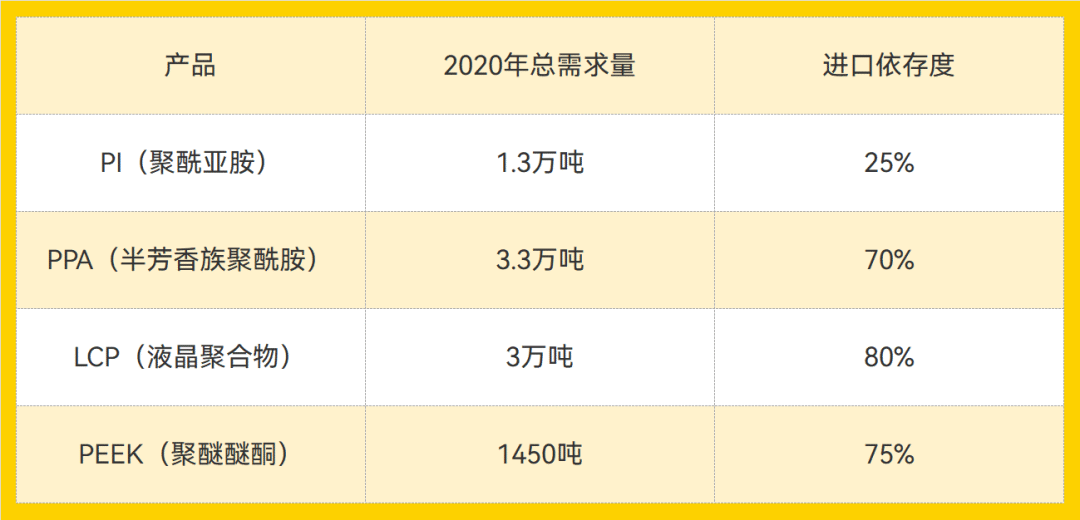

2020年國內超級工程塑料需求量和進口依存度
另外，雖然中國已在聚醚醚酮 (PEEK) 、聚酰亞胺 (PI) 、聚苯硫醚 (PPS) 等部分樹脂品種實現國產化，但研發主體多為科研院所，缺乏技術領軍企業，專利技術總量偏低，關鍵技術儲備不足，科研成果轉換低。反觀住友化學則持續在超級工程塑料領域申請新專利，不斷鞏固行業中地位。
2019年超級工程塑料專利申請情況
能源和電子是硬科技投資近年來爭奪的主戰場，材料領域更是突破不斷。
以下，將逐一分析光刻膠、化合物半導體材料、半導體氣體、鋰離子二次電池材料、高純鋁、氧化鋁、聚合物OLED材料、金剛石方面情況。
光刻膠
集成電路制造過程中，可以說，光刻和刻蝕是最重要的工藝，占芯片制造時間的40%~50%，占制造成本約30%。而光刻膠則是光刻過程中必需的材料，光刻膠質量直接影響半導體集成電路及器件的制程精度。
光刻膠主要分為兩大類：不溶于顯影液且在光源照射下變成可溶物質的，被稱為正性膠；可溶于顯影液且在照射下變成不可溶物質的，則為負性膠。
光刻膠主要原材料占比從大到小分別是溶劑（50%~90%）、樹脂（10%~40%）、光引發劑（1%~6%）及添加劑（<1%）。
隨著制程工藝升級，光刻膠也在不斷進化，進化路徑為g線（436nm）、i線（365nm）、KrF（248nm）、ArF（193nm）、EUV（13.5nm）。隨著制程來到4nm，EUV光刻技術已成剛需，也就是說，誰能掌握EUV光刻膠，誰就能掌握住未來。

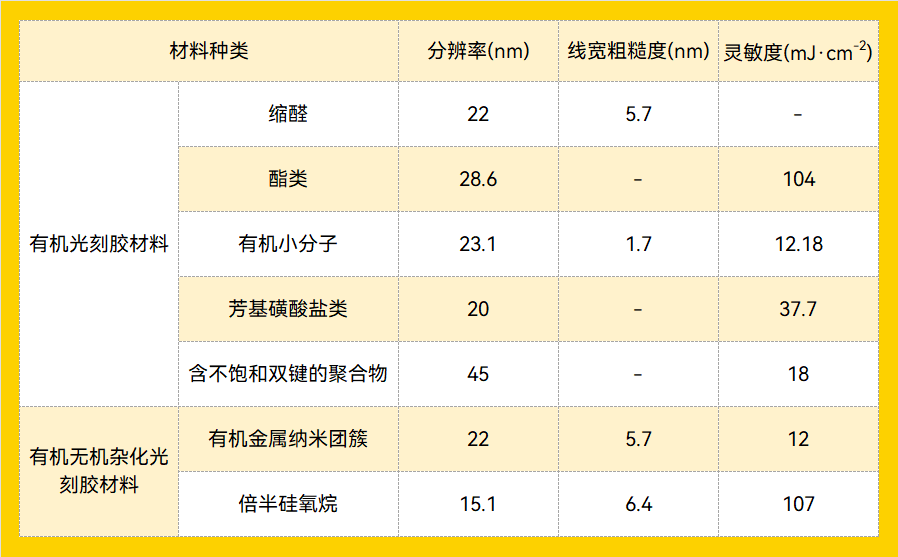

已發表科研論文中的EUV光刻膠性能匯總
當然，光刻膠也并非全部都用最高端，根據應用，光刻膠可分為半導體用光刻膠、平板顯示光刻膠、PCB用光刻膠。
住友化學是老牌光刻膠企業，面對高端芯片廣闊的市場空間，正向不斷擴大在先進制程上的影響力。2021年8月，住友化學稱，決定加強用于先進半導體工藝的光刻膠生產系統，除在大阪工廠擴建浸沒型ArF和EUV光刻膠生產線外，還計劃通過其全資子公司Toyu Finechem在韓國建立新的ArF浸沒型光刻膠生產工廠。大阪工廠計劃于2023財年上半年開始投產，韓國新廠計劃于2024財年上半年開始投產。
住友電木則提供光刻膠用樹脂（酚醛樹脂），可提高用于半導體、LCD的光刻膠的敏感度、殘膜率、分辨率、耐熱性等指標。
我國光刻膠正面臨極高技術壁壘和專利壁壘，目前以中低端產品為主，且未有企業能規模化量產EUV光刻膠。
數據顯示，2021年國產光刻膠市場達93.3億元，同比增長11.7%，高于同期全球光刻膠增速5.75%，預計2026年國產光刻膠在全球市場的占比，有望從2019年的15%左右提升到19.3%。
化合物半導體材料
半導體擁有四代材料，第一代以鍺和硅為代表；第二代以20世紀80年代和90年代相繼產業化的砷化鎵（GaAs）和磷化銦（InP）為代表；第三代以氮化鎵（GaN）和碳化硅（SiC）為代表；第四代則是在2005年以后逐漸被重視的4eV以上的超寬禁帶半導體材料，以氧化鎵（Ga2O3）、氮化鋁（AlN）和金剛石為代表。
相比硅基半導體，化合物半導體能夠?qū)崿F(xiàn)的性能更強，目前化合物半導體主要用于功率半導體、射頻、LED領域，其中砷化鎵（GaAs）、氮化鎵（GaN）被合稱為5G時代雙雄。

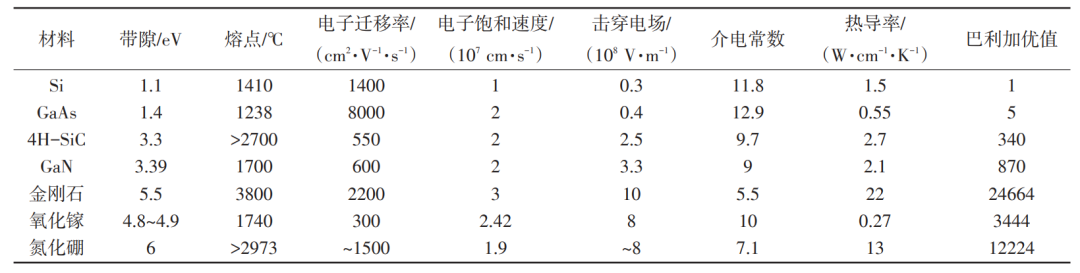

不同半導體材料的特性
住友化學主要提供砷化鎵（GaAs）、氮化鎵（GaN）以及化合物半導體所需的其它材料，住友金屬聚焦在碳化硅（SiC）材料上，而住友電工則生產砷化鎵（GaAs）、磷化銦（InP）與氮化鎵（GaN）的基板，市占率均為全球前列。
我國化合物半導體具體情況如下：
砷化鎵（GaAs）：技術最成熟、生產量最大的化合物半導體，廣泛應用于射頻、無線通信等。但砷化鎵本身競爭力較弱，碳化硅基氮化鎵（GaN-on-SiC）射頻器件已代替了大部分砷化鎵和部分硅基LDMOS器件，占據大部分市場。中國企業起步晚，產業鏈話語權較弱，且大多為導電型砷化鎵，國外產商則以半絕緣砷化鎵為主，此外我國砷化鎵代工產能已供過于求。

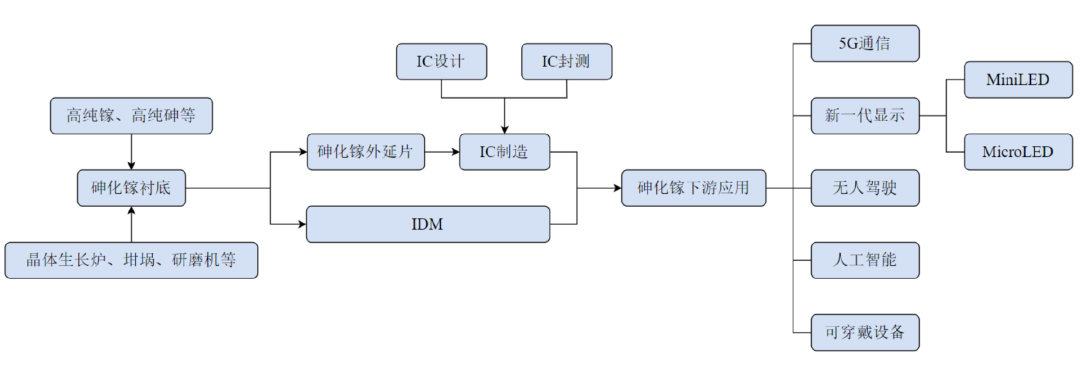

砷化鎵產業鏈
磷化銦（InP）：技術含量高、生產難度大，應用包括二極管、晶體管、光模塊、雷達激光器件、射頻器件和傳感器件。2020年全球磷化銦市場規模還不到10億元，且集中度高，日本住友、日本能源、英國WaferTech、美國AXT占據全球主要市場份額，其中住友在2020年全球磷化銦市場份額第一，占比42%。中國磷化銦制備技術落后，大尺寸磷化銦晶圓生產能力不足，產能小。展望未來，光芯片、光模塊將是主要增長點。

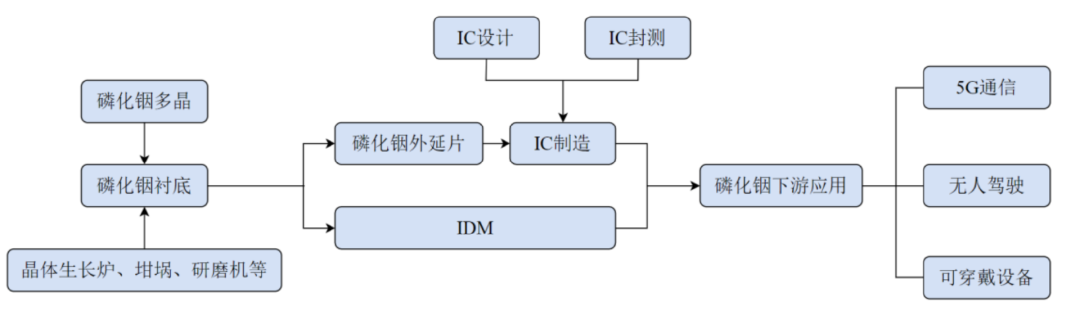

磷化銦產業鏈
氮化鎵（GaN）：應用包括快充、新能源汽車等，而在射頻領域有望逐步取代砷化鎵的解決方案。頭豹研究院統計顯示，2021年中國氮化鎵市場規模為303.1億元，預計2026年將增長至1029.7億元。從氮化鎵晶圓到器件，國內不僅擁有眾多老牌企業，也存在諸多新晉企業，近兩年投融資動作頻繁，基本實現國產替代。國產氮化鎵的難點在于原材料成本高，高度依賴進口。
碳化硅（SiC）：應用包括汽車、充電設備、便攜式電源、通信設備、機械臂、飛行器等。國產碳化硅起步晚，與國外整體技術水平相差5年~7年。不過，從碳化硅晶圓到器件，我國眾多老牌企業已拓展碳化硅業務，也存在諸多新晉企業，近兩年投融資動作頻繁，在2~6英寸的半絕緣型和導電型碳化硅襯底領域已實現部分國產替代，8英寸晶圓在研中。
半導體氣體
半導體生產工藝極為復雜，不論是集成電路、存儲器、功率半導體還是LED，都需要大量大宗氣體和電子特氣。以半導體芯片制造為例，涉及電子大宗氣體如氮?dú)?、氫氣、氬氣、氦氣、氧氣和二氧化碳等，電子特氣如氖氣、氪氣、氙氣等?/span>
半導體氣體是半導體制造的血液，幾乎每個環節都離不開這些氣體，如清洗、沉積/CVD、光刻、刻蝕、離子注入、成膜等工藝，可以說，這些氣體對半導體器件的性能、集成度、成品率起著決定性作用。從價值上來看，半導體氣體也是產業供應鏈中僅次于硅片的第二大市場需求，在半導體用材料市場占比達14%，每年用于半導體的電子特氣超過50億美元。

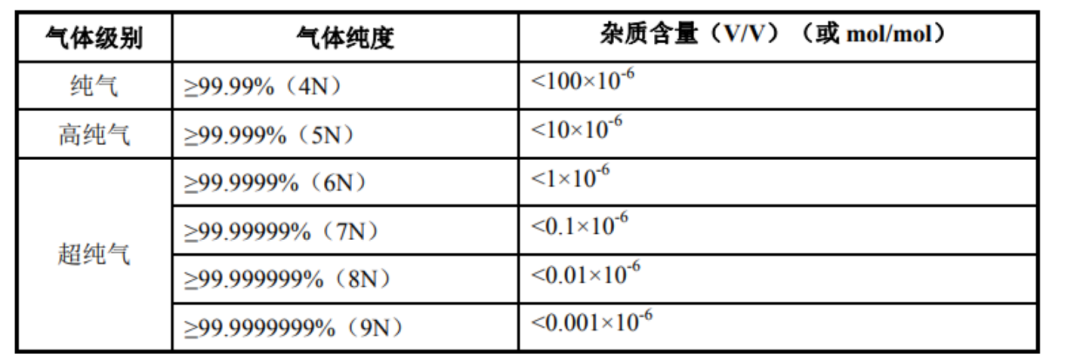

半導體氣體純度要求嚴格，常用N表示氣體純度，如6N代表氣體純度為99.9999%，納米級集成電路普遍需要達到5N以上的純度。?高質量半導體氣體的核心和難度在于提純、儲運和純度檢測。
