日本理化學(xué)研究所開發(fā)超薄玻璃新制法，厚度僅
今年3月，日本理化學(xué)研究所（RIKEN）開發(fā)了一項(xiàng)通過在真空爐內(nèi)將玻璃片加熱延伸，制作出厚度約3μm的玻璃片的方法。
?

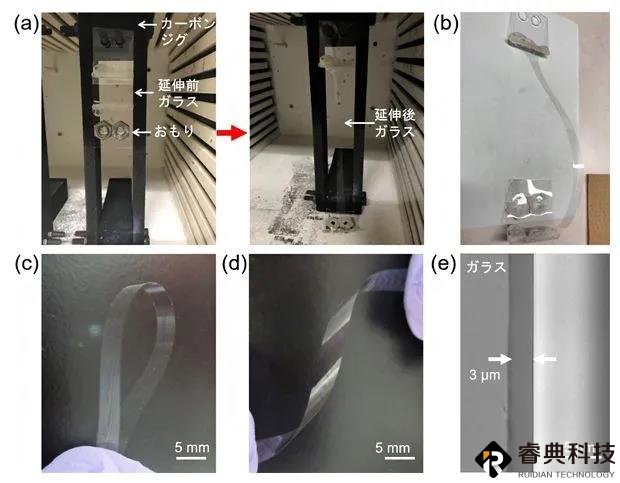

在該測試中，研究團(tuán)隊(duì)使用了最常用于物理和化學(xué)應(yīng)用的硼硅酸鹽玻璃（Borosilicate Glass），透過研磨將玻減薄至30μm，在兩端裝設(shè)厚度為0.7mm且?guī)缀醪粫霈F(xiàn)變形的玻璃保持器與加重用金屬片，并使用碳夾具予以固定。
將玻璃放進(jìn)真空爐里，在2.5小時內(nèi)緩緩加熱至比玻璃軟化點(diǎn)（736℃）更低的690℃，并讓此狀態(tài)維持1小時，再用2.5小時讓溫度緩緩降至520℃ ，最后讓玻璃自然冷卻5小時，當(dāng)溫度降至室溫后取出，此時即可發(fā)現(xiàn)玻璃呈現(xiàn)大幅延長的狀態(tài)。
?

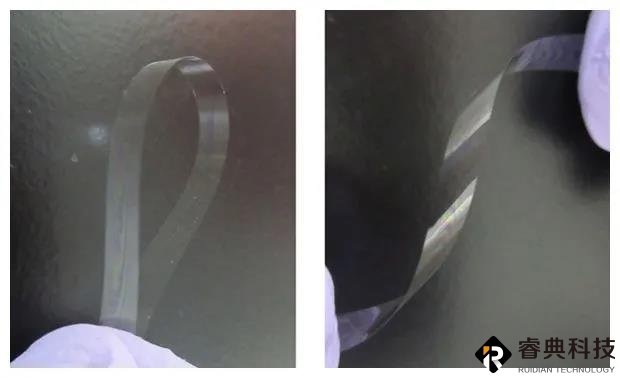

利用此方法制作出的玻璃即使被大幅度彎曲或扭轉(zhuǎn)仍能維持不會斷裂的強(qiáng)柔軟性。當(dāng)觀察橫截面時，可發(fā)現(xiàn)其厚度約為3μm，比現(xiàn)有的玻璃產(chǎn)品中最薄的4μm厚度更薄。
玻璃的兩端比中央處厚了20～30%，并且?guī)缀鯖]有表面粗糙的狀況，不均勻度在2nm以下，形成非常平滑的表面狀態(tài)。此外，透過調(diào)整加重用金屬片，可以控制玻璃的厚度、長度或?qū)挾鹊刃螤?。在相同條件下，加大金屬片的重量，玻璃會越薄，但寬度也會越窄；反之，金屬片重量越輕，玻璃薄度會增厚，但能獲得寬幅較大的玻璃。
?
研究團(tuán)隊(duì)在直徑0.8mm貫通洞的載玻片上粘貼了厚度3μm的玻璃，并予以加熱熔合，裝設(shè)上橡膠保持器后再施予壓力，確認(rèn)了因壓力而變形的狀況。研究可知，在壓力條件小于300hPa的狀態(tài)下，與傳統(tǒng)玻璃熔融加工法制作出厚度4μm的玻璃相比，3μm超薄板玻璃的靈敏度提高了1.5倍以上。
?
新開發(fā)的手法能相對較為容易地導(dǎo)入實(shí)驗(yàn)室規(guī)模的環(huán)境，且易于控制厚度。借由條件的最佳化，將可望廣泛適用于微流體裝置、超小型/輕量顯示器、超小型可撓電子裝置的封裝材料，或是超低侵入性的體內(nèi)埋入型醫(yī)療裝置等產(chǎn)業(yè)用途上。
?
據(jù)相關(guān)資料顯示，日本理化學(xué)研究所（RIKEN）創(chuàng)立于1917年，是日本最大的綜合性研究所，坐落在緊鄰東京的埼玉縣和光市。RIKEN是日本唯一的自然科學(xué)研究所，其研究領(lǐng)域包括物理、化學(xué)、生物學(xué)、生命科學(xué)、材料科學(xué)等，從基礎(chǔ)研究到應(yīng)用開發(fā)十分廣泛。
?
來源：勢銀膜鏈
玻璃的兩端比中央處厚了20～30%，并且?guī)缀鯖]有表面粗糙的狀況，不均勻度在2nm以下，形成非常平滑的表面狀態(tài)。此外，透過調(diào)整加重用金屬片，可以控制玻璃的厚度、長度或?qū)挾鹊刃螤?。在相同條件下，加大金屬片的重量，玻璃會越薄，但寬度也會越窄；反之，金屬片重量越輕，玻璃薄度會增厚，但能獲得寬幅較大的玻璃。
?
研究團(tuán)隊(duì)在直徑0.8mm貫通洞的載玻片上粘貼了厚度3μm的玻璃，并予以加熱熔合，裝設(shè)上橡膠保持器后再施予壓力，確認(rèn)了因壓力而變形的狀況。研究可知，在壓力條件小于300hPa的狀態(tài)下，與傳統(tǒng)玻璃熔融加工法制作出厚度4μm的玻璃相比，3μm超薄板玻璃的靈敏度提高了1.5倍以上。
